Bei einem von mir betreuten Bauvorhaben in Berlin-Rahnsdorf, unmittelbar an der Seestraße, wurde sehr anschaulich deutlich, wie wichtig eine fachgerechte Baugrunduntersuchung vor Beginn eines Neubauvorhabens ist. Geplant war ein Einfamilienhaus mit Erdgeschoss, Obergeschoss und Dachgeschoss. Auf den ersten Blick handelte es sich um ein typisches Wohnhausprojekt. Tatsächlich zeigte sich jedoch bereits in der Planungsphase, dass der vorhandene Baugrund für eine herkömmliche Gründung nicht ausreichend tragfähig war.
Der Bodengutachter stellte im Rahmen seiner Untersuchungen fest, dass die anstehenden Bodenschichten nicht geeignet waren, die Lasten des geplanten Gebäudes sicher und setzungsarm aufzunehmen. Eine normale Bodenplatte auf tragfähigem Untergrund, wie sie bei vielen Einfamilienhäusern ausgeführt wird, reichte in diesem Fall nicht aus. Aus diesem Grund musste das Gebäude über mehrere Bohrpfähle tief gegründet werden. Diese Bohrpfähle übertragen die Gebäudelasten nicht nur in die oberen, weniger tragfähigen Bodenschichten, sondern leiten sie tiefer in tragfähigere Bodenzonen ein.
Warum eine Bohrpfahlgründung erforderlich werden kann
Eine Bodenplatte hat die Aufgabe, die Lasten des Gebäudes möglichst gleichmäßig in den Untergrund abzuleiten. Voraussetzung dafür ist jedoch, dass der Boden selbst ausreichend tragfähig ist. Ist dies nicht der Fall, können ungleichmäßige Setzungen entstehen. Das Gebäude würde sich dann nicht gleichmäßig absenken, sondern an einzelnen Stellen stärker nachgeben. Die Folge können Risse im Mauerwerk, Verformungen, Schäden an Leitungen, Undichtigkeiten oder langfristige Gebrauchstauglichkeitsprobleme sein. Welche Schadensbilder dabei typischerweise auftreten, beschreibe ich auch in meinem Beitrag Baumängel im Neubau.
Gerade in wasser- oder seenahen Lagen, in Bereichen mit aufgefüllten Böden, organischen Bestandteilen, weichen Sandschichten, Torfen, Schluffen oder nicht ausreichend verdichteten Schichten kann eine normale Flachgründung problematisch sein. In solchen Fällen entscheidet nicht der Wunsch nach einer möglichst günstigen Bodenplatte, sondern das Ergebnis des Baugrundgutachtens.
Bei dem Bauvorhaben in Rahnsdorf wurde deshalb eine Tiefgründung über Bohrpfähle vorgesehen. Die Pfähle wirken dabei wie tragende Stützen im Boden. Sie nehmen die Lasten aus dem Gebäude und der Bodenplatte auf und führen diese in tiefere, tragfähige Bodenschichten ab.
So läuft eine Bohrpfahlgründung in der Praxis ab
Die Ausführung einer Bohrpfahlgründung beginnt nicht erst auf der Baustelle, sondern bereits mit der Planung.
Vom Baugrundgutachten zur Pfahlbemessung
Zunächst wird ein Baugrundgutachten erstellt. Dazu werden Bohrungen oder Sondierungen durchgeführt, mit denen der Aufbau des Bodens untersucht wird. Der Bodengutachter bewertet anschließend, welche Bodenschichten vorhanden sind, wie tragfähig diese sind, ob Grund- oder Schichtenwasser zu berücksichtigen ist und welche Gründungsart empfohlen wird.
Auf dieser Grundlage berechnet der Tragwerksplaner die erforderliche Anzahl, Lage, Tiefe und Dimensionierung der Bohrpfähle. Jeder Pfahl muss so angeordnet werden, dass die Lasten aus Wänden, Decken, Dach und Bodenplatte sicher aufgenommen werden können. Je nach Gebäudegeometrie liegen die Pfähle häufig unter tragenden Wänden, Lastkonzentrationen, Gebäudeecken oder Achsen.
Bohren, Verrohren, Betonieren

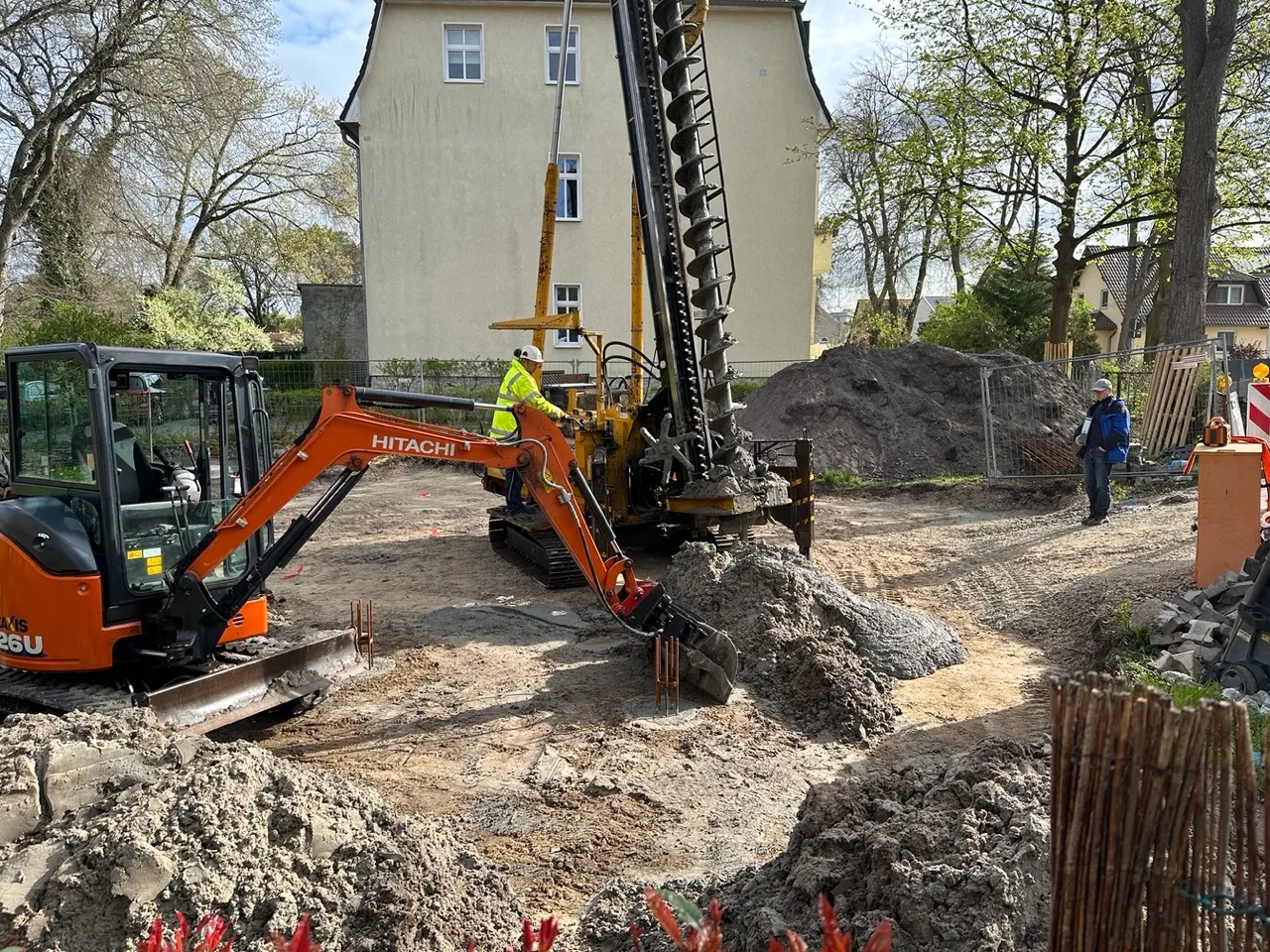

Auf der Baustelle werden die Pfahlpositionen zunächst exakt eingemessen. Anschließend fährt ein spezielles Bohrgerät die vorgesehenen Punkte an. Mit einem Bohrwerkzeug wird der Boden bis zur berechneten Tiefe aufgebohrt. Je nach Bodenverhältnissen kann das Bohrloch durch eine Verrohrung, durch Bohrschnecken oder andere Verfahren stabilisiert werden, damit es nicht einstürzt. Auf den Fotos ist gut zu erkennen, dass hierfür schweres Spezialgerät eingesetzt wurde. Eine solche Maßnahme ist mit einer normalen Vorbereitung für eine Bodenplatte nicht zu vergleichen.

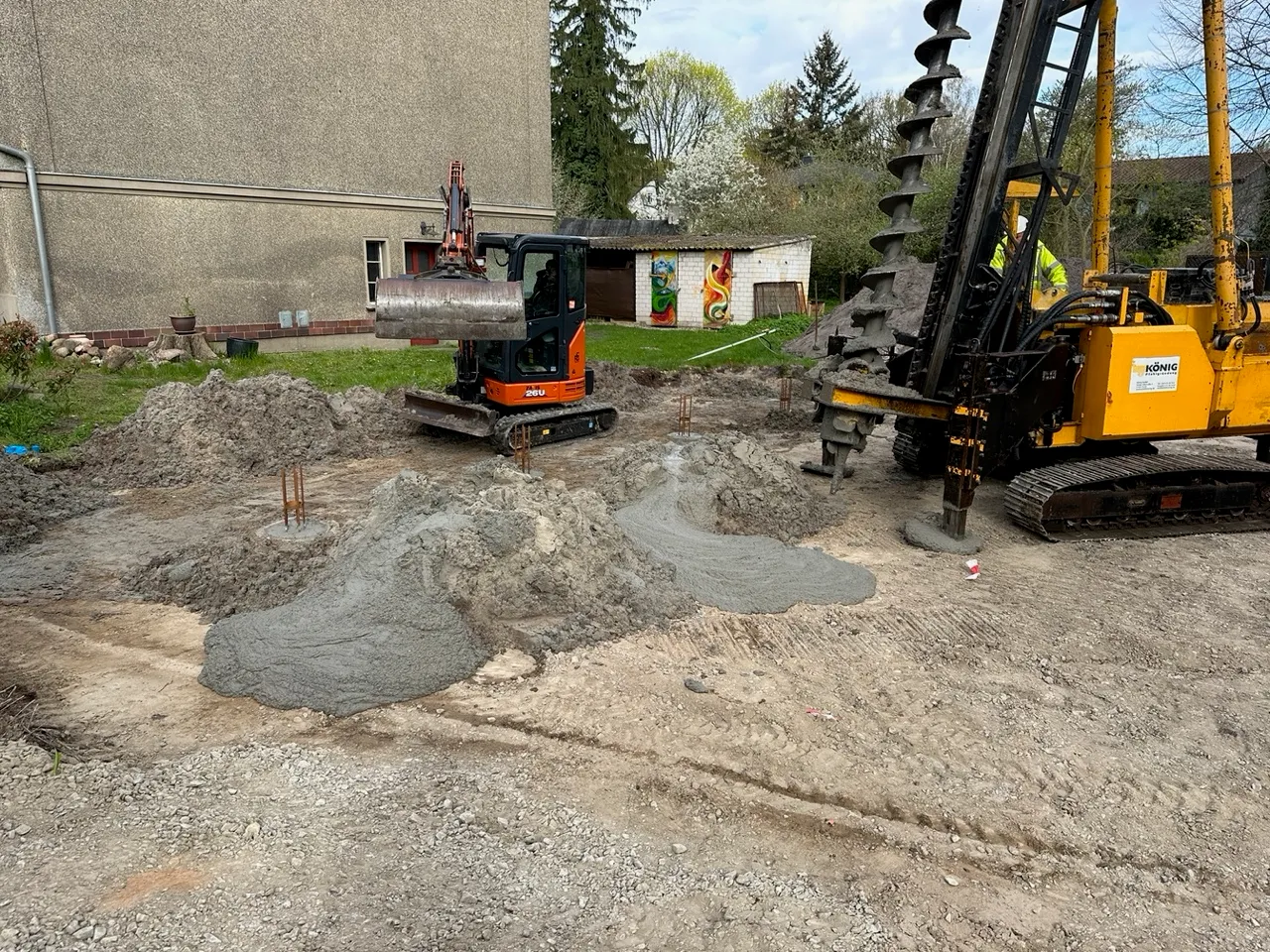

Nach dem Herstellen des Bohrlochs wird Beton eingebracht. Häufig wird dabei direkt während oder nach dem Ziehen des Bohrwerkzeuges betoniert, damit der Pfahlkörper vollständig und ohne Hohlräume entsteht. In vielen Fällen werden zusätzlich Bewehrungskörbe oder Anschlussbewehrungen eingebaut, damit der Pfahl mit der späteren Bodenplatte kraftschlüssig verbunden werden kann. Die aus dem Boden herausstehenden Bewehrungsstäbe zeigen anschließend die Lage der Pfähle und bilden die Verbindung zur darüberliegenden Stahlbetonkonstruktion.
Nach Fertigstellung der Pfähle wird die Fläche weiter vorbereitet. Es folgen Sauberkeitsschicht, Schalung, Dämmung, Abdichtungs- oder Trennlagen sowie die umfangreiche Bewehrung der Bodenplatte. Eng verwandt mit dieser Phase sind übrigens auch die vorgelagerten Erdarbeiten — wie schnell sich dort Kosten aufbauen, zeige ich im Beitrag Bodenaushub beim Hausbau.
Warum die Bodenplatte deutlich mehr Stahl braucht
Bei einer normalen Bodenplatte auf tragfähigem Untergrund wird die Gebäudelast relativ flächig in den Boden abgetragen. Die Bodenplatte liegt dabei im Idealfall nahezu vollflächig auf. Die Bewehrung dient dann unter anderem zur Aufnahme von Zugspannungen, zur Rissbreitenbegrenzung und zur konstruktiven Sicherung.
Bei einer Gründung auf Bohrpfählen ist die Situation anders. Die Bodenplatte liegt zwar ebenfalls auf dem vorbereiteten Untergrund, die wesentlichen Lasten sollen jedoch gezielt über die Bohrpfähle abgetragen werden. Dadurch entstehen im Bereich der Pfähle hohe Lastkonzentrationen. Die Bodenplatte muss diese Lasten aufnehmen, verteilen und an die Pfahlköpfe weitergeben. Vereinfacht gesagt arbeitet die Bodenplatte nicht nur als Platte auf dem Boden, sondern teilweise auch wie ein tragender Stahlbetonrost zwischen einzelnen Auflagerpunkten.
Genau deshalb ist der Stahlanteil deutlich höher. Die Bodenplatte muss Biegezugspannungen, Querkräfte und punktuelle Lastumlagerungen aufnehmen können. Im Bereich der Pfähle sind häufig zusätzliche Bewehrungslagen, Verstärkungen, Zulagen, engere Stababstände oder besondere Anschlussdetails erforderlich. Auch Durchstanz- und Randbereiche müssen sorgfältig berücksichtigt werden. Die Bewehrung wird daher nicht „nach Gefühl“ eingebaut, sondern strikt nach den Vorgaben der statischen Berechnung und des Bewehrungsplanes.

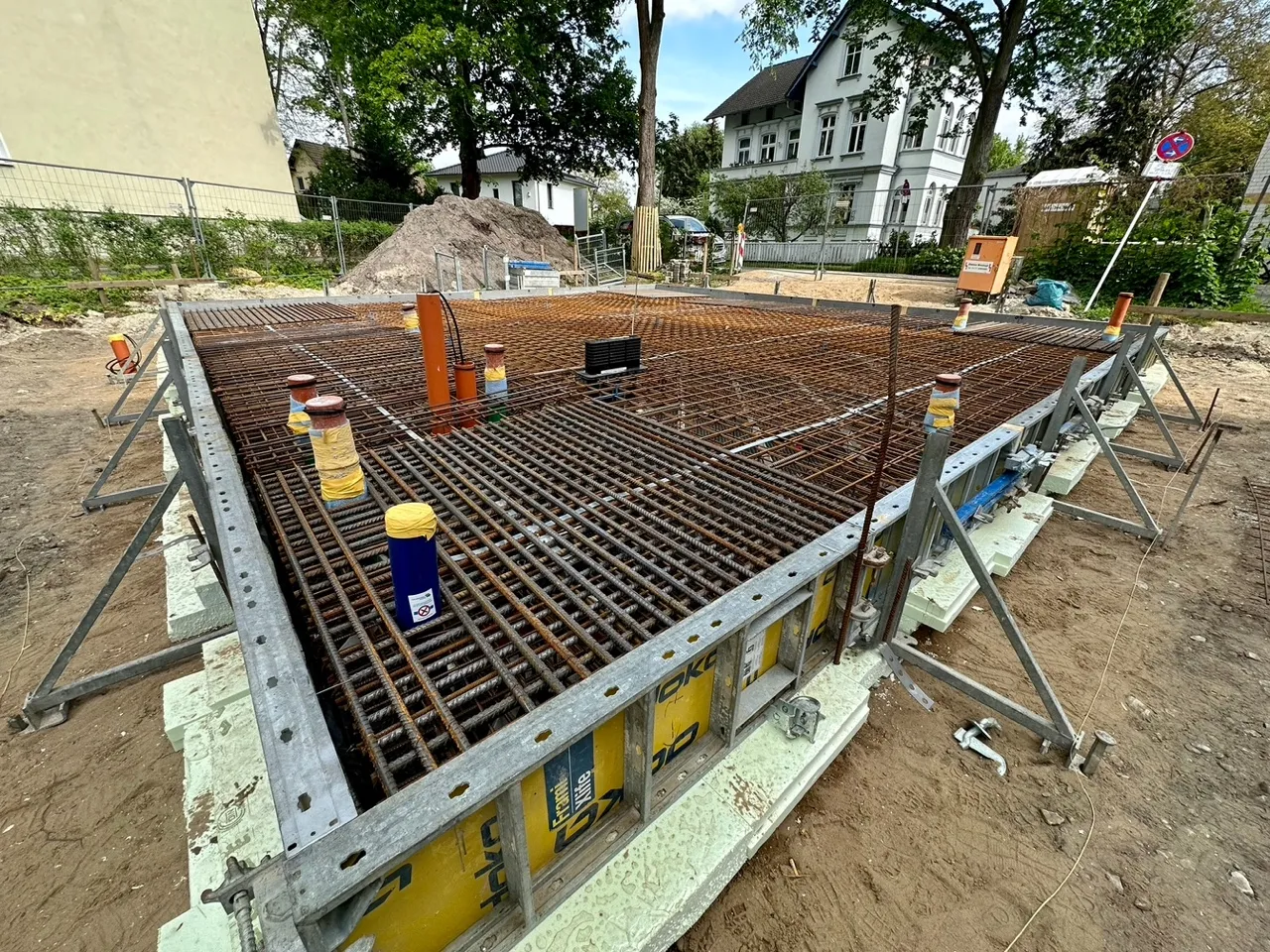

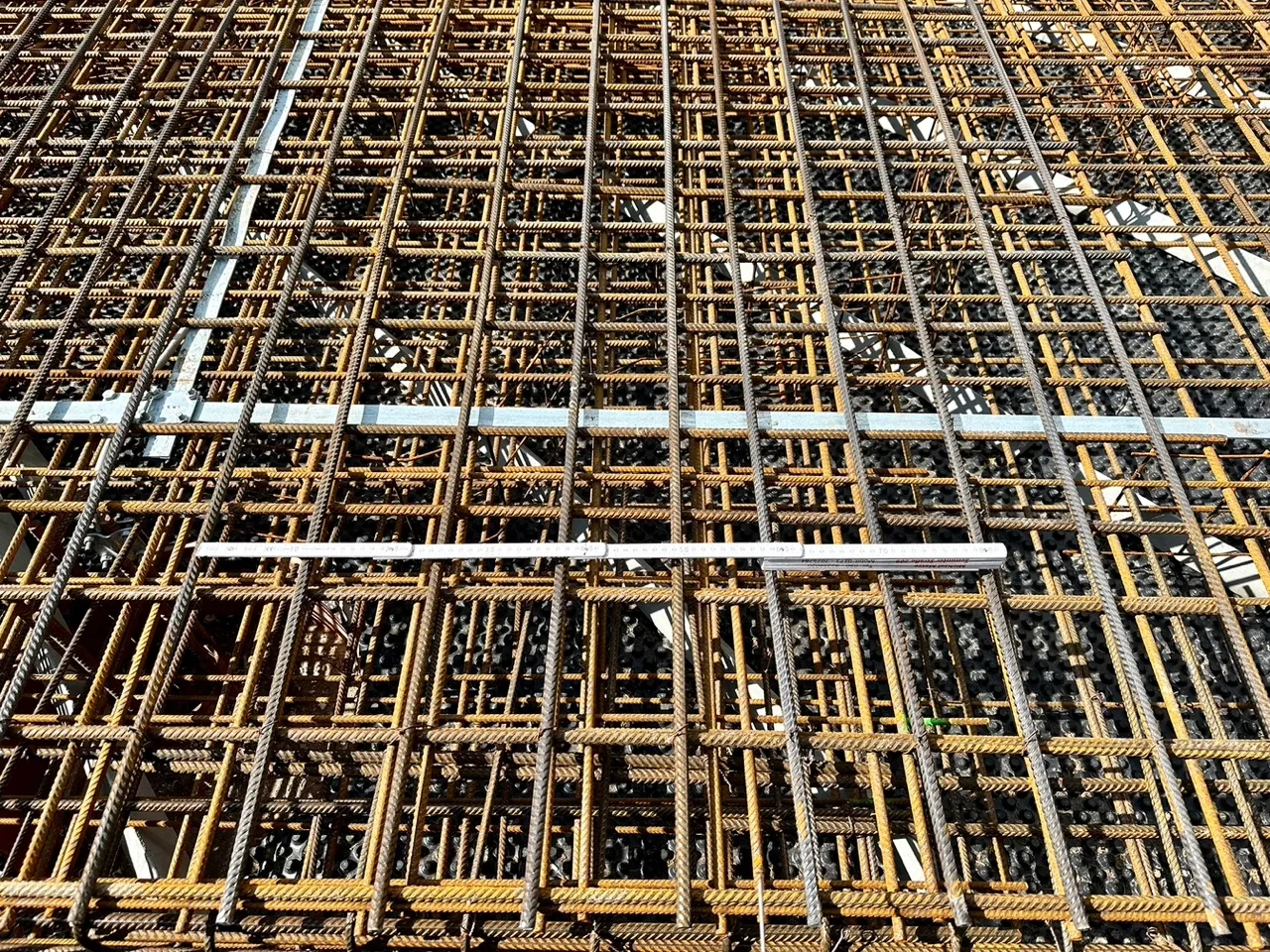

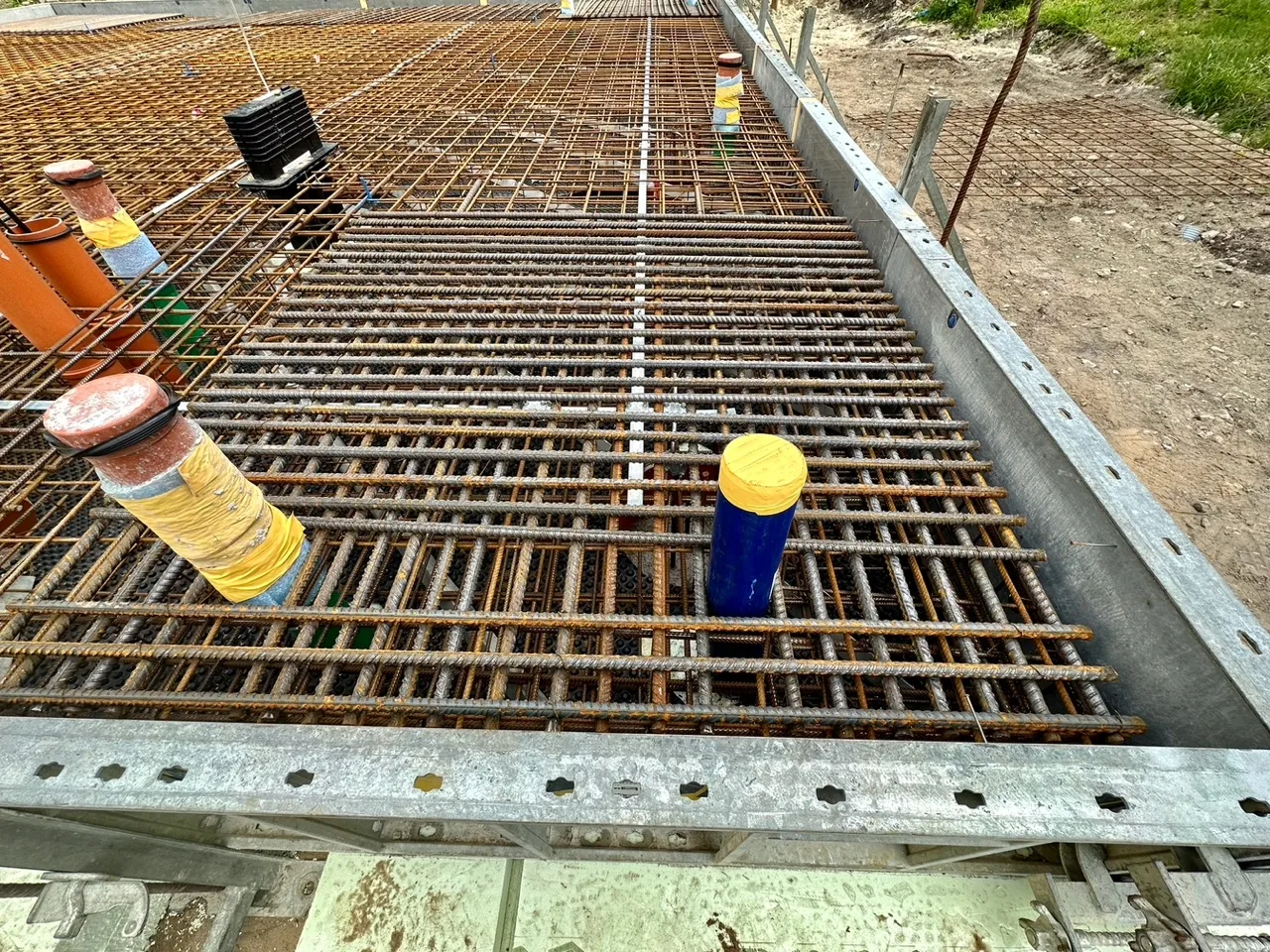

Auf den Bildern ist gut zu erkennen, dass eine sehr dichte Bewehrung ausgeführt wurde. Die Bewehrungsmatten und Stabstähle liegen in mehreren Richtungen und teilweise in mehreren Lagen. Zusätzlich sind die Anschlüsse der Bohrpfähle mit der Bodenplatte zu berücksichtigen. Solche Details zeigen, dass hier ein erheblicher konstruktiver Aufwand betrieben wurde, um die Gebäudelasten sicher in den Baugrund abzuleiten. Im Anschluss an die Bewehrung folgt die Betonage selbst — auch hier lauern Tücken, wie ich im Beitrag Betonieren bei Hitze ausführlich beschreibe.
Welche Mehrkosten eine Bohrpfahlgründung verursacht
Eine normale Bodenplatte für ein Einfamilienhaus ist bereits ein wichtiger und kostenrelevanter Bauteil. Bei tragfähigem Baugrund beschränkt sich der Aufwand jedoch meist auf Erdarbeiten, Gründungspolster, Schalung, Dämmung, Abdichtung beziehungsweise Trennlagen, Bewehrung und Betonage.
Bei einer Bohrpfahlgründung kommen mehrere zusätzliche Kostenblöcke hinzu:
- Vertiefte Baugrundbewertung (zusätzliche Sondierungen, ggf. Probebohrungen)
- Zusätzliche statische Planung und Pfahlbemessung
- Baustelleneinrichtung für Spezialgerät (großes Bohrgerät, Anlieferung, Stellfläche)
- Einmessen und Bohren der Pfähle
- Betonage der Pfähle mit Verrohrung oder Bohrschnecke
- Einbau der Pfahlbewehrung und Anschlussbewehrungen
- Konstruktive Einbindung der Pfähle in die Bodenplatte
- Stärker bewehrte Bodenplatte mit höherem Stahlanteil und Verlegeaufwand
Pauschale Kostenangaben sind bei solchen Maßnahmen nur eingeschränkt möglich. Die Mehrkosten hängen stark von der Anzahl der Pfähle, deren Tiefe und Durchmesser, dem Baugrund, der Zugänglichkeit des Grundstücks, dem Grundwasserstand, der Größe der Bodenplatte und der statischen Auslegung ab. Bei einem Einfamilienhaus können die zusätzlichen Kosten gegenüber einer herkömmlichen Bodenplatte schnell im fünfstelligen Bereich liegen. Je nach Umfang der Pfahlgründung und zusätzlicher Bewehrung können auch deutlich höhere Mehrkosten entstehen.
Wichtig ist dabei: Diese Kosten sind keine „Luxusausgabe“, sondern eine technische Notwendigkeit. Wird an der Gründung gespart, obwohl der Baugrund nicht ausreichend tragfähig ist, können spätere Schäden am Gebäude ein Vielfaches der eingesparten Summe verursachen. Tritt der Schadensfall doch ein, sollte eine unabhängige Bewertung über meine Leistung Schadensgutachten erfolgen. Eine fachgerecht geplante und ausgeführte Pfahlgründung schafft dagegen die Grundlage dafür, dass das Gebäude dauerhaft standsicher und gebrauchstauglich bleibt.
Baubegleitende Kontrolle — die wichtigste Versicherung
Gerade bei solchen Bauvorhaben ist eine baubegleitende Qualitätskontrolle besonders wichtig. Fehler in der Gründung lassen sich nachträglich nur sehr schwer oder gar nicht mehr kontrollieren. Ist die Bodenplatte erst betoniert, sind Bewehrung, Pfahlanschlüsse, Abstandhalter, Übergreifungslängen und Einbausituationen nicht mehr sichtbar.
Deshalb wurde das Bauvorhaben während der entscheidenden Bauphasen begleitet. Dazu gehörten:
- die Kontrolle der Pfahlgründung (Lage, Tiefe, Pfahlkopfsituation),
- die Überprüfung der vorbereiteten Bodenplatte (Schalung, Dämmung, Abdichtung),
- die Sichtkontrolle der Bewehrung, Anschlüsse und Einbauteile,
- die fotografische Dokumentation vor dem Betonieren — als Beweissicherung für spätere Rückfragen.
Besonders bei einer stark bewehrten Bodenplatte ist darauf zu achten, dass die Bewehrung nicht nur mengenmäßig vorhanden ist, sondern auch richtig liegt, ausreichend Betondeckung erhält und die Anschlüsse entsprechend der Planung ausgeführt werden. Was eine professionelle Baubegleitung Neubau in solchen Bauphasen konkret leistet, erläutere ich auch im Beitrag Was kostet Baubegleitung wirklich?.

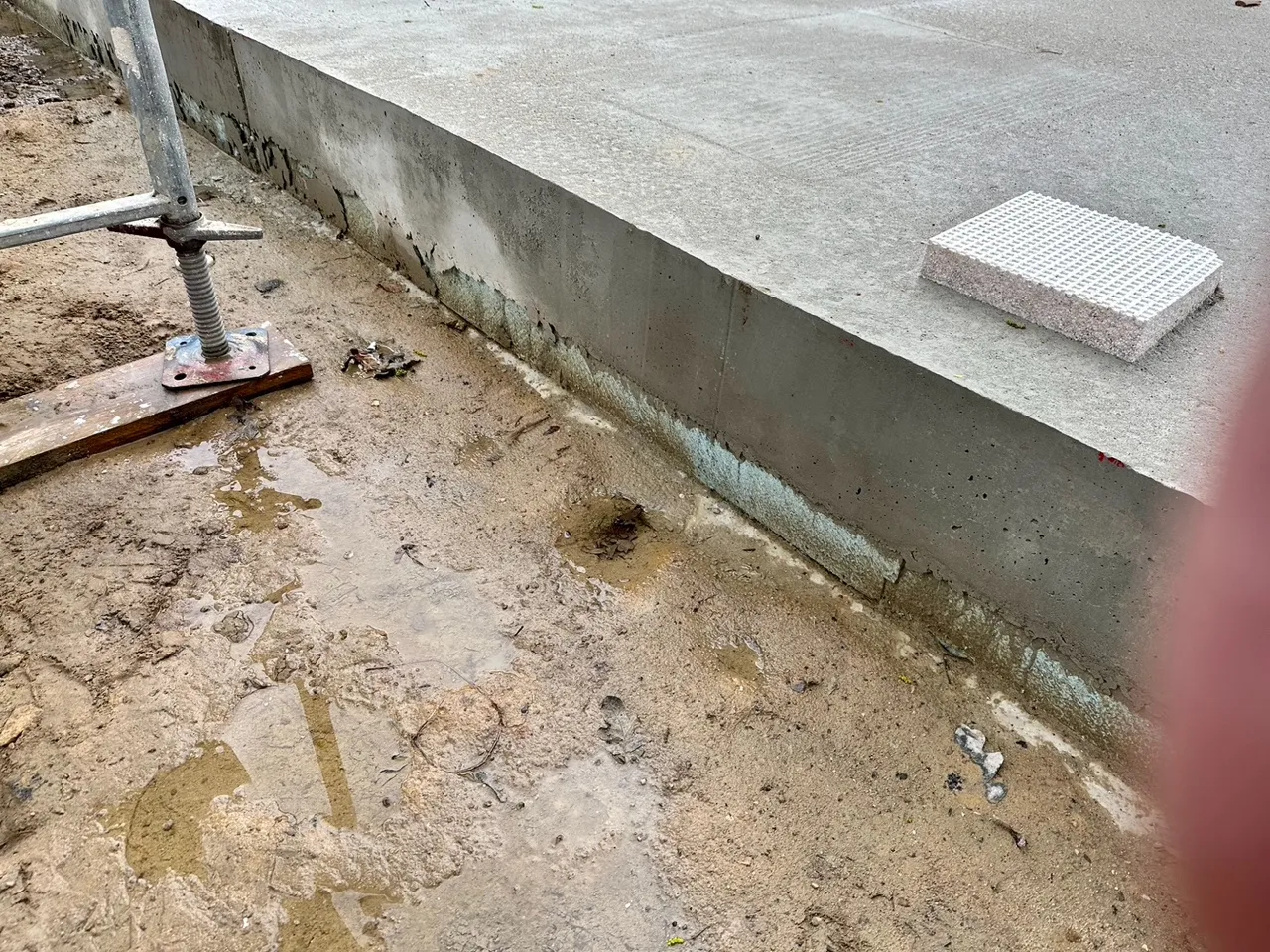

Die Fotos zeigen sehr gut, wie viel Technik und handwerkliche Präzision in einem solchen Fundament steckt. Für den späteren Hauseigentümer ist davon nach Fertigstellung nichts mehr sichtbar. Genau deshalb ist diese Bauphase eine der wichtigsten überhaupt.
Fazit: Der Baugrund entscheidet — nicht der Wunsch
Das Bauvorhaben in Berlin-Rahnsdorf zeigt eindrucksvoll, dass nicht jedes Einfamilienhaus auf einer einfachen Bodenplatte gegründet werden kann. Entscheidend ist immer der Baugrund. Wenn der Boden nicht ausreichend tragfähig ist, muss die Gründung an die tatsächlichen Verhältnisse angepasst werden.
Die Bohrpfahlgründung stellt in solchen Fällen eine technisch bewährte Lösung dar. Sie ist aufwendiger, teurer und planungsintensiver als eine normale Bodenplatte, bietet aber die notwendige Sicherheit. Die deutlich stärkere Bewehrung der Bodenplatte ist dabei keine Übertreibung, sondern eine direkte Folge der veränderten Lastabtragung über einzelne Pfahlpunkte.
Für Bauherren bedeutet dies: Ein Baugrundgutachten ist keine Formalität, sondern eine der wichtigsten Grundlagen eines sicheren Neubaus. Und wenn sich daraus eine besondere Gründungsart ergibt, sollte diese fachgerecht geplant, ausgeführt und kontrolliert werden. Denn die Gründung ist der Teil des Hauses, auf dem später alles andere aufbaut. Wer eine Bestandsimmobilie in vergleichbarer Lage prüfen lassen möchte, findet weitere Informationen unter Hauskaufberatung.
Sie planen einen Neubau in einer Lage mit unsicherem Baugrund? Als unabhängiger Bausachverständiger begleite ich Sie von der Bewertung des Baugrundgutachtens bis zur Kontrolle der Bewehrung vor der Betonage. Jetzt Beratung anfragen
Häufige Fragen zur Bohrpfahlgründung beim Einfamilienhaus
Ab wann ist eine Bohrpfahlgründung erforderlich? Immer dann, wenn das Baugrundgutachten zeigt, dass die oberen Bodenschichten die Gebäudelasten nicht setzungsarm aufnehmen können — etwa bei aufgefüllten Böden, organischen Bestandteilen, Torfen, weichen Schluffen oder in wasser- und seenahen Lagen. Die Entscheidung trifft der Tragwerksplaner auf Grundlage des Bodengutachtens, nicht der Bauherr.
Was kostet eine Bohrpfahlgründung beim Einfamilienhaus? Pauschale Angaben sind schwierig, da die Kosten von Anzahl, Tiefe und Durchmesser der Pfähle, vom Bodenaufbau, vom Grundwasser und von der Baustellenzugänglichkeit abhängen. In der Praxis bewegen sich die Mehrkosten gegenüber einer normalen Bodenplatte meist im fünfstelligen Bereich, im Einzelfall auch deutlich darüber.
Wie lange dauert eine Bohrpfahlgründung auf der Baustelle? Das eigentliche Bohren und Betonieren der Pfähle ist je nach Pfahlanzahl oft in wenigen Tagen abgeschlossen. Zeit benötigen vor allem die Vorbereitung (Baugrundgutachten, statische Berechnung, Pfahlplan) und die anschließend deutlich aufwendigere Bewehrung und Betonage der Bodenplatte.
Welche Rolle spielt das Baugrundgutachten? Es ist die zentrale Entscheidungsgrundlage. Ohne belastbares Baugrundgutachten lässt sich weder die Gründungsart festlegen noch die Pfahlbemessung sauber durchführen. Wer hier spart, riskiert Fehlentscheidungen mit weitreichenden Folgen für Standsicherheit und Gebrauchstauglichkeit.
Was passiert, wenn auf eine notwendige Tiefgründung verzichtet wird? Dann sind ungleichmäßige Setzungen sehr wahrscheinlich. Typische Folgen sind Risse im Mauerwerk, Schäden an Leitungen und Abdichtungen, Verformungen und langfristige Gebrauchstauglichkeitsprobleme. Die Sanierungskosten übersteigen die eingesparten Gründungskosten in der Regel um ein Vielfaches.
